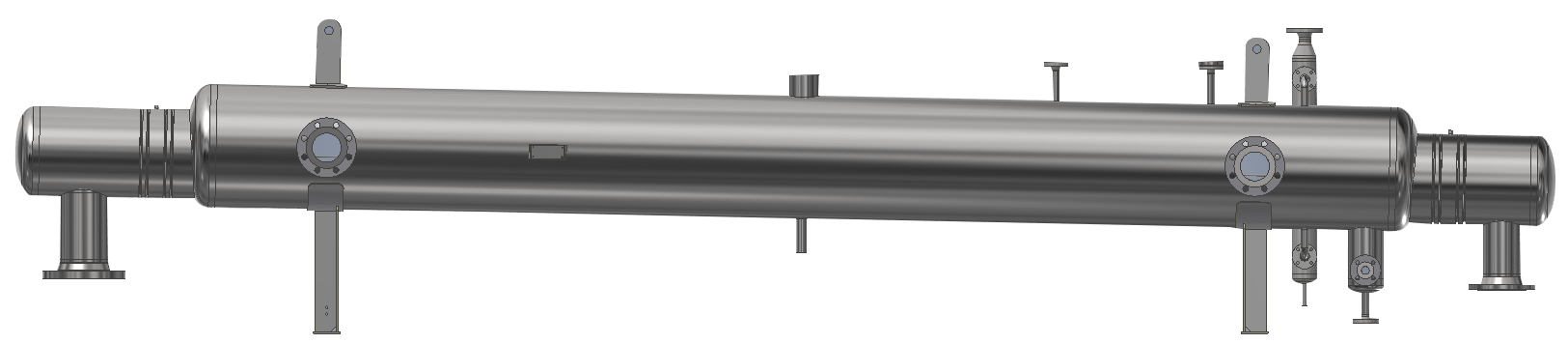

OpTiO Cascade Evolution ontwerp

Hamapo heeft, in samenwerking met TherMass Innovations, de OpTiO NH3/CO2 Evolution Cascade Condensor ontwikkeld die veel verder gaat dan een standaard badverdamper zonder of met koudemiddelpomp. De OpTiO heeft het vermogen om op een unieke en efficiënte wijze de kwaliteit en het rendement van uw installatie te verbeteren en te optimaliseren.

Het slimme ontwerp heeft naast vele andere voordelen een zeer geringe NH3-koudemiddelvulling nodig voor het condenseren van de CO2. En in combinatie met de geoptimaliseerde pijpbundel is een stabiele werking onder alle omstandigheden gegarandeerd en is daarbij niet gevoelig voor hevige capaciteit variaties.

In dit unieke 4-in-1 ontwerp is de pijpconfiguratie tot in detail vormgegeven en is ongeëvenaard voor CO2-cascade-condensatie met verdamping van NH3. De drijvende kracht achter het ontwerp is het effect van een pulse in de vloeistoftoevoer zonder toepassing van pompenergie. In deellast condities zal het temperatuurverschil dan ook afnemen ten gunste van het rendement van de installatie.

Uniek zijn de 2 veiligheidskamers waardoor er geen verwoestend lekkagerisico kan ontstaan van CO2 naar ammoniakzijde.

Met de geïntegreerde NH3-afscheiderfunctie in de mantelzijde worden droge zuiggassen gegarandeerd zonder oververhitting.

Een aparte olieopvang draagt zorg voor een olievrijsysteem aan NH3-zijde.

De maatregelen met betrekking tot minimaliseren van de NH3-hoeveelheid, nodig voor het condenseren van de CO2, wordt benut voor de derde unieke functie van de OpTiO, namelijk geïntegreerde opslag van NH3-vloeistof die normaal gesproken in een vloeistofvat opgeslagen wordt.

De vierde en laatste bijzondere functionaliteit is dat een hogedruk vlotter op NH3-zijde in de OpTiO warmtewisselaar samengevoegd is.

Modulair capaciteit ontwerp

Dit geoptimaliseerde NH3/CO2 OpTiO Cascade Evolution ontwerp levert een nominale capaciteit van 1000 kW per unit.

Indien de belasting lager ligt dan de nominale capaciteit dan is het gevolg dat het temperatuurverschil verkleint. Bij een belasting die hoger ligt dan nominaal zal een groter temperatuurverschil het gevolg zijn. Uitbreiding met een volgende module is dan eenvoudig te realiseren waarbij in deze situatie van 2 modulair geschakelde units een exact gelijke belastingverdeling wordt verkregen.

Het systeem is uitermate geschikt om ook bij gefaseerde bouw met een gefaseerde toename van de belasting een modulaire uitbreiding toe te passen. Elke module omvat een eigen ammoniakafscheider en veiligheidskamers om de NH3 en CO2 te scheiden.

De nieuwe OpTiO NH3/CO2 Cascade Condensor heeft de volgende kenmerken en voordelen:
